XKY-JD接地電阻在線監測系統工作原理

XKY-JD接地電阻在線監測系統工作原理：前言

接地網是電力、石化、危化品儲運等行業防雷、防靜電及設備安全運行的生命線。其狀態不良將會帶來巨大安全隱患，主要有以下幾點。1雷電：直擊雷電流巨大（可達幾百歐姆），若接地不暢會導致“地電位反彈”。2靜電：管道內流體摩擦、車輛移動等會產生靜電，若接地不可靠，可能引發儀表重啟、宕機，甚至在煤炭、化工等易燃易爆場所產生靜電火花，造成嚴重事故，在發生以上狀況時很容易損壞相連的儀表和設備，為止我司研發的智能型XKY-JD電阻在線系統可以有效的檢測并自動處理。

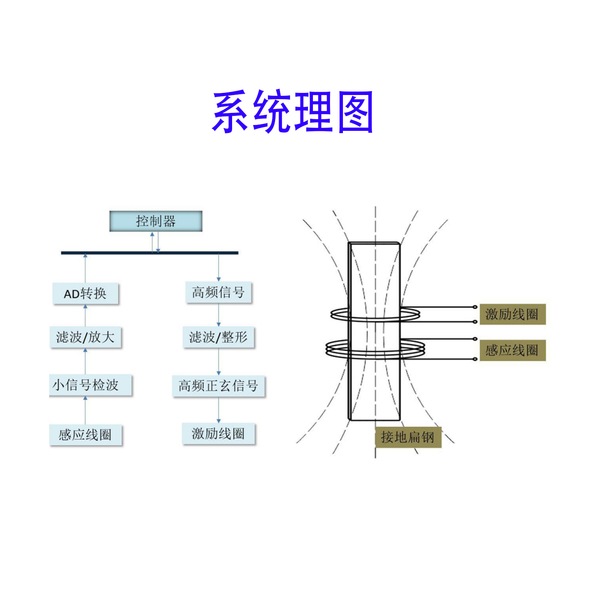

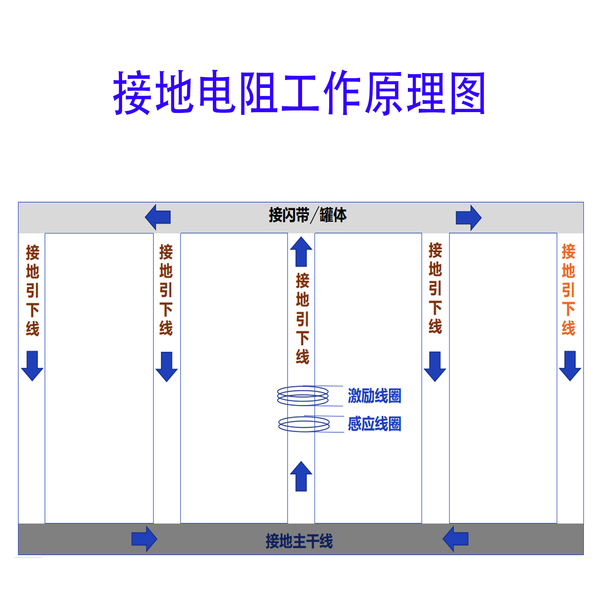

接地電阻在線檢測儀測量接地電阻的基本原理：主要是以測量回路電阻，傳感器先給被測接地回路一個激勵脈沖信號，在被測回路上感應一個脈沖電勢E，在電勢E的作用下將在被測回路產生電流I。傳感器對E 及I進行測量，并通過公式：R=E/I即可得到被測回路電阻

XKY-JD接地電阻在線監測系統工作原理

應用場景：變電站、罐區、管道、塔區、設備、裝卸區對防雷接地要求嚴格的場所：罐體、管道、等金屬主體做為接閃器的危化品的儲運行業

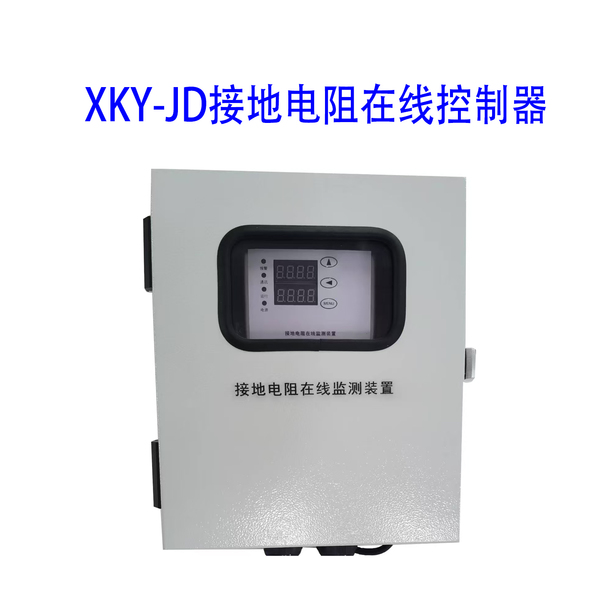

產品功能：在線監測設備的接地狀態監測每條接地引下線電阻值，分析整體地網的接地狀況。

安裝基本要求介紹：儲罐應用5k立方米以下：安裝2個監測單元。5k立方米以上4W立方米以下：安裝2～4個監測單元，4W立方米以上：安裝4～8個監測單元
